Hvordan forbedrer en solinverter-induktor effektivitet, stabilitet og levetid i moderne PV-systemer

A solar inverter induktorer en av de mest kritiske magnetiske komponentene i fotovoltaiske (PV) omformersystemer. Det påvirker direkte konverteringseffektivitet, harmonisk forvrengning, termisk ytelse og langsiktig pålitelighet. I moderne fornybar energiapplikasjoner, hvor effektivitetsstandarder blir stadig strengere, kan valg av riktig induktordesign forbedre den generelle systemytelsen betydelig.

Denne dybdeveiledningen utforsker hvordan solcelle-inverter-induktorer fungerer, hvorfor de betyr noe i høyfrekvente svitsjemiljøer, hvordan materialer og design påvirker ytelsen, og hvordan produsenter som f.eks.JASNlevere avanserte magnetiske løsninger for krevende solenergiapplikasjoner.

Innholdsfortegnelse

• 1. Hva er en Solar Inverter Inductor?
• 2. Hvorfor er det viktig i moderne PV-systemer?
• 3. Arbeidsprinsipp i solcelleomformere
• 4. Nøkkeldesignparametre og tekniske spesifikasjoner
• 5. Kjernematerialer og deres innvirkning på effektivitet
• 6. Termisk styring og pålitelighet
• 7. Tilpasning og applikasjonsscenarier
• 8. Hvordan velge riktig induktor for solenergi
• 9. Vanlige utfordringer og løsninger
• 10. Vanlige spørsmål

1. Hva er en Solar Inverter Inductor?

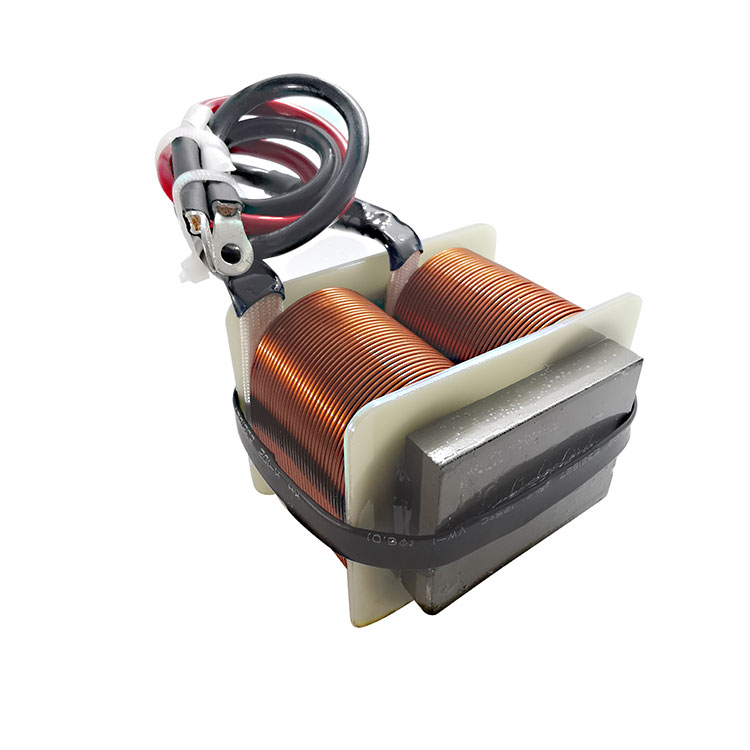

En solinverter-induktor er en passiv magnetisk komponent designet for å lagre elektrisk energi i et magnetfelt og frigjøre den på en kontrollert måte under bytteoperasjoner. Det er ofte brukt i DC-DC boost-omformere og DC-AC-invertertrinn innen fotovoltaiske systemer.

Enkelt sagt jevner induktoren ut strømstrømmen, undertrykker krusning og reduserer elektromagnetisk interferens (EMI). Uten den ville solcelleomformere oppleve ustabil utgang, overdreven harmoniske og effektivitetstap.

• Energilagring under byttesykluser
• Nåværende krusningsreduksjon
• Harmonisk filtrering
• Forbedret bølgeformkvalitet
• Forbedret systemstabilitet

2. Hvorfor er det viktig i moderne PV-systemer?

Solenergisystemer opererer under variable sollysforhold, noe som betyr at spenning og strøm svinger kontinuerlig. Omformeren må konvertere denne variable DC-effekten til stabil AC-utgang som er kompatibel med nettstandarder.

Solinverter-induktoren spiller en avgjørende rolle i:

1. Forsterkning av lav likespenning til nødvendige bussnivåer
2. Opprettholde kontinuerlig strømmodus (CCM)
3. Møte nettharmoniske forskrifter
4. Sikre langsiktig komponentpålitelighet

Etter hvert som global bruk av fornybar energi øker, er høyeffektive magnetiske komponenter ikke lenger valgfrie – de er obligatoriske for konkurransedyktig solcelleinverterdesign.

3. Arbeidsprinsipp i solcelleomformere

I en typisk PV-omformertopologi opererer induktoren innenfor høyfrekvente svitsjekretser. Når strømbryteren slås PÅ, lagres energi i den magnetiske kjernen. Når bryteren slås AV, overføres lagret energi til lasten.

Formel for energilagring:

E = 1/2 × L × I²

Hvor:

• L = Induktans
• I = Nåværende

Denne sykliske lagrings- og frigjøringsprosessen muliggjør spenningsregulering og rippelundertrykkelse, som er grunnleggende for effektiv DC-AC-konvertering.

4. Nøkkeldesignparametre og tekniske spesifikasjoner

5. Kjernematerialer og deres innvirkning på effektivitet

Valg av kjernemateriale påvirker direkte ytelsen i induktorer for solenergi-vekselretter.

Ferrittkjerne

• Lavt kjernetap ved høy frekvens
• Ideell for kompakte inverterdesign

Pulverisert jernkjerne

• Høyere metningsflukstetthet
• Egnet for applikasjoner med høy strøm

Nanokrystallinsk kjerne

• Ultralavt kjernetap
• Høy permeabilitet
• Utmerket termisk stabilitet

Avanserte produsenter likerJASNfokus på optimalisert magnetisk design for å redusere både kobber- og kjernetap, og forbedre omformerens effektivitet over 98 %.

6. Termisk styring og pålitelighet

Solcelleomformere fungerer ofte i tøffe utendørsmiljøer. Høye temperaturer akselererer nedbrytning av isolasjonen og reduserer levetiden.

Effektive termiske strategier inkluderer:

• Lav DCR-viklingsdesign
• Isolasjonsmaterialer med høy temperatur
• Optimalisert kjernegeometri
• Innkapsling for fuktbeskyttelse

Riktig termisk design sikrer 10–20 års driftssikkerhet, som matcher levetiden til PV-moduler.

7. Tilpasning og applikasjonsscenarier

Solar inverter induktorer brukes i:

• Omformere på taket til boliger
• Kommersielle strenginvertere
• Sentrale omformere i nytteskala
• Hybride energilagringssystemer
• Off-grid solcellesystemer

Tilpasningsalternativer kan omfatte:

• Egendefinerte induktansverdier
• Spesielle kjernematerialer
• Høystrøms viklingskonstruksjoner
• Kompakte mekaniske dimensjoner

8. Hvordan velge riktig induktor for solenergi

Trinn-for-trinn valgguide:

1. Bestem driftsfrekvens
2. Beregn nødvendig induktans
3. Identifiser maksimal strøm- og krusningstoleranse
4. Vurder termiske forhold
5. Bekreft metningsmargin
6. Sjekk samsvar med EMI-standarder

Å jobbe med erfarne leverandører av magnetiske løsninger sikrer optimal designintegrasjon.

9. Vanlige utfordringer og løsninger

10. Vanlige spørsmål

Q1: Hva skjer hvis induktoren mettes?

Metning fører til at induktansen synker kraftig, noe som fører til strømtopper, overoppheting og potensiell feil på omformeren.

Spørsmål 2: Kan jeg bruke en standard induktor for solenergi-inverterapplikasjoner?

Ikke anbefalt. Solar inverter induktorer må håndtere høy strøm, høy frekvens og tøffe miljøer.

Q3: Hvordan påvirker induktansverdien rippel?

Høyere induktans reduserer krusningsstrømmen, men øker størrelsen og kostnadene. Optimal balanse er nødvendig.

Q4: Hva er den typiske effektivitetspåvirkningen?

Riktig magnetisk design kan forbedre den totale omformerens effektivitet med 1–3 %, noe som er betydelig i bruksskala.

Konklusjon

En solinverter-induktor er langt mer enn en passiv komponent - det er et ytelsesdefinerende element i moderne solcelleanlegg. Fra effektivitet og krusningsundertrykkelse til termisk pålitelighet og nettoverholdelse, har designet direkte innvirkning på systemets suksess.

Samarbeid med erfarne produsenter somJASNsikrer presisjonsteknikk, optimaliserte magnetiske materialer og tilpassede løsninger skreddersydd til dine omformerkrav.

Hvis du designer neste generasjons solcelle-omformere og trenger høyytelses magnetiske komponenter,kontakt ossi dag for å diskutere prosjektkravene dine og oppdage hvordan avanserte induktorer for solenergi-vekselretter kan heve systemets ytelse.
