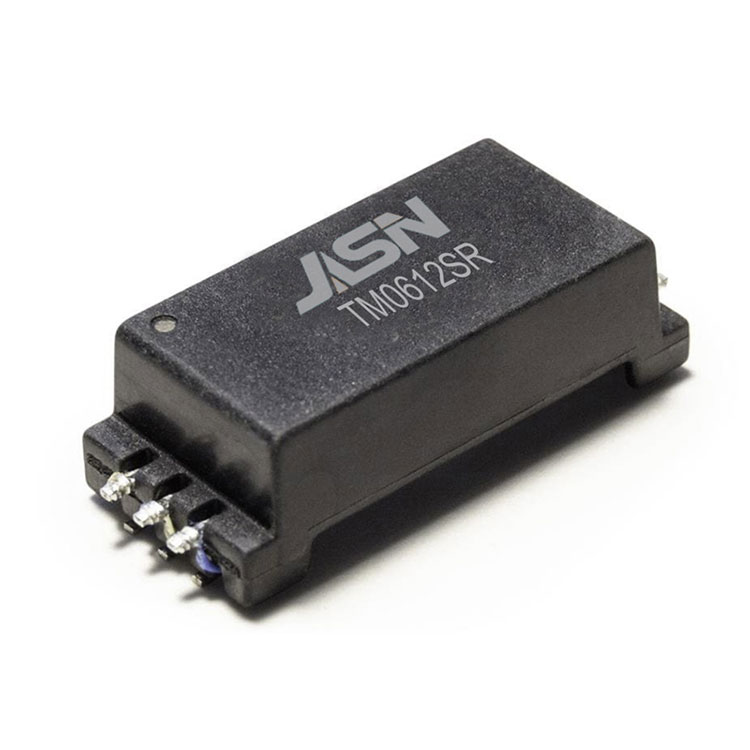

Signal BMS Transformator

OCL:

150uH ~ 450uH. @100KHz/0,1V (-40C til +125C)

Hi-Pot:

8000VDC 1mA 2sek

Svingforhold:

1:1±2 %

Lekkasjeinduktans::

0,5uH Maks @100KHz/0,1V

DCR:

0,45 ohm Maks. @Transformatorsiden

0,80ohm Max.@CM chokeside

Innsettingstap:

-1,2dB Maks 4MHz

Returner tap:

-6dB Min @4MHz (Z ut=100Ω)

CMRR:

-50dB Typ @1- 100MHz

Design konstruksjon:

Forsterket isolasjon i henhold til IEC62477-1, IEC60664-1.IEC62368-1;

Arbeidsspenning opp til 1500VDC; Krypeavstand>15mm,klaringsavstand>14mm.

Forurensningsgrad Ⅱ,Materialgruppe CTI Ⅰ;Overspenningskategori Ⅲ,opp til 2 km over havet.UL venter.
