1000Base-T Lan Magnetics

Den beste 1000Base-T Lan Magnetics tilbys av den kinesiske produsenten Jansum Electronics. PN G24C02SWU kan støtte industriapplikasjoner. Velkommen til å kjøpe 1000Base-T Lan Magnetics fra JASN.

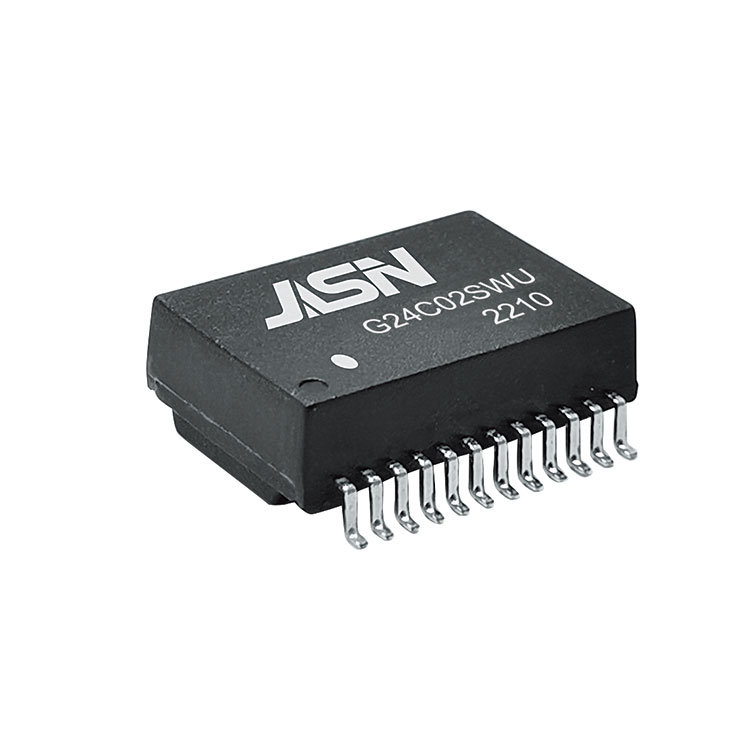

Modell: G24C02SWU

Modell:G24C02SWU

Finn et stort utvalg av1000Base-T Lan Magneticsfra Kina på JASN. Gi profesjonell ettersalgsservice og riktig pris, ser frem til samarbeid.

Trekk

Samsvar med IEEE 802.3ab-standarden.
Overhold RoHS-kravene.
Egnet for endespenn PoE-applikasjoner med 720mA strømkapasitet.
Driftstemperaturområde: -40â til +85â.
Lagringstemperaturområde: -40â til +125â.

Elektriske spesifikasjoner @ 25â

OCL:	350uH Min. @100KHz/0,1V med 8mA DC Bias (-40~~+105â)
Hi-POT:	1500 Vrms
Svingforhold:	1:1±3 %
LK:	0,5uH Maks @100KHz/0,2V
Cw/w	35PF Max @100KHz/0,2V
D.C.R:	1,2 ohm Maks
Innsettingstap:	1-100MHz: -1,0dB Maks
CMMR	2MHz			30-200MHz
	-50dB MIN			-15+20*log (f/200) dB Typ
DCR (sekundær halvvikling)	0,65 Ohm Maks
Krysssnakk:	1 MHz			10-100 MHz
	50dB MIN			-55+22*log (f/10) dB MIN
Returner tap:	1-30 MHz	40 MHz	50 MHz		60-80MHZ	80-100MHZ
	-18dB Min	-14,4dB Min	-13,1dB Min		-12dB Min	-10dB min
