10/100Base-T pulstransformator

JASN er en profesjonell produsent av pulstransformatorer, du kan være trygg på å kjøpe 10/100Base-T pulstransformator fra fabrikken vår, og vi vil tilby deg den beste ettersalgsservicen og rettidig levering. PN H16C01SW kan støtte industri midlertidige applikasjoner. JASN delenummer Kryssreferanse: Pulse PN HX1188NL

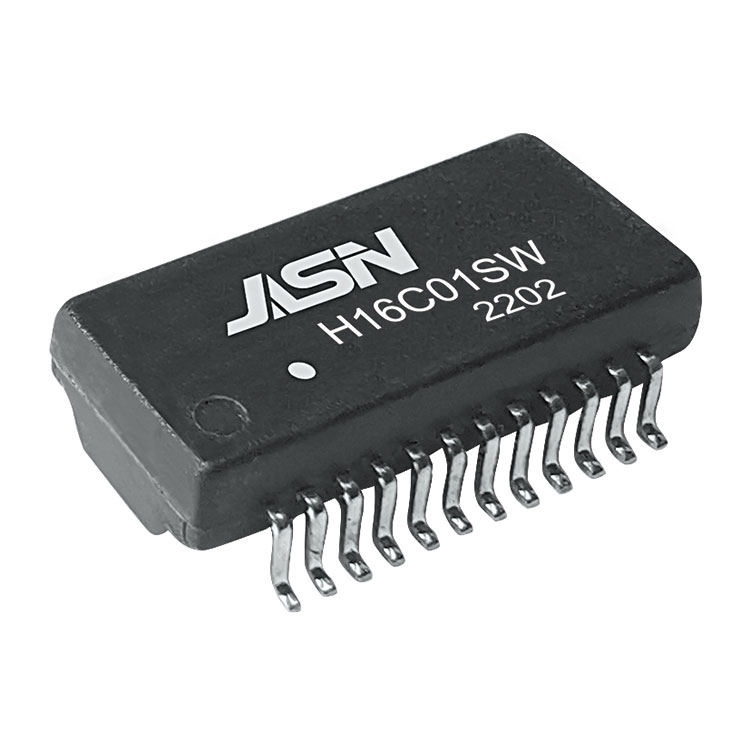

Modell: H16C01SW

Modell:H16C01SW

PDF-nedlasting

produktbeskrivelse

JASN som den profesjonelle produsenten, vil vi gjerne gi deg10/100Base-T pulstransformator. Og vi vil tilby deg den beste ettersalgsservicen og rettidig levering.

Trekk

Samsvar med IEEE 802.3u-standarden.
Overhold RoHS-kravene.
Egnet for endespenn PoE-applikasjoner med 350mA strømkapasitet
Driftstemperaturområde: -40â til +85â.
Lagringstemperaturområde: -40â til +105â.

Elektriske spesifikasjoner @ 25â

OCL:	350uH Min. @100KHz/0,1V med 8mA DC Bias
Hi-POT:	1500VAC 1mA 2S
Svingforhold:	1:1±3 %
LK:	0,5uH Maks @100KHz/0,2V
Cw/w	35PF Max @100KHz/0,2V
D.C.R:	1,2 ohm Maks
Innsettingstap:	1-100MHz: -1,0dB Maks
Krysssnakk:	1-100MHz: -30dB Min
Returner tap:	1-30 MHz	40 MHz	50 MHz	60-80MHz	80-100MHz
	-18dB Min	-14,4dB Min	-13,1dB Min	-12dB Min	-10dB min
