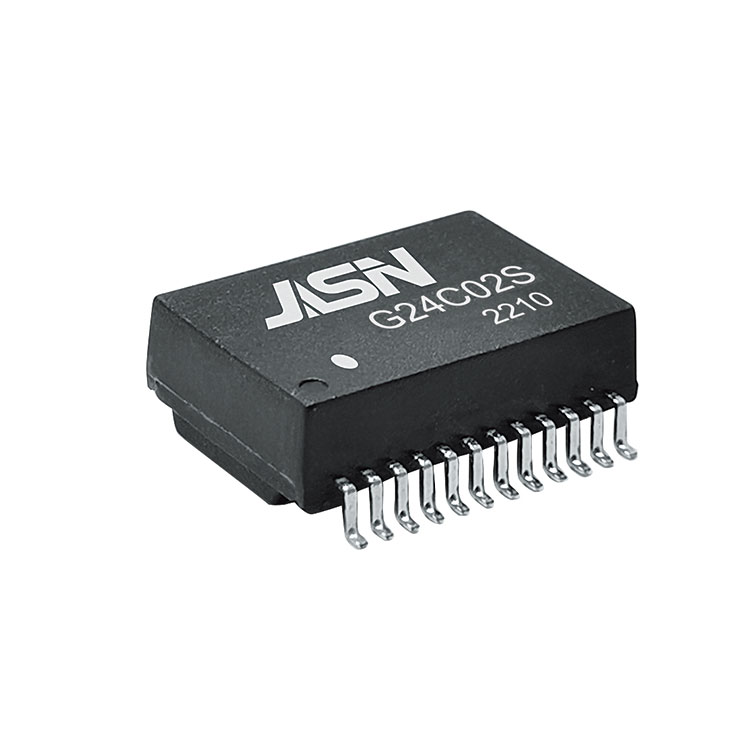

1000Base-T Ethernet-transformator

OCL:

120uH Min. @100KHz/0,1V med 28mA DC Bias (-40â+85â)

Hi-POT:

1500 Vrms

Svingforhold:

1:1±3 %

LK:

0,5uH Maks @100KHz/0,2V

Cw/w

35PF Max @100KHz/0,2V

D.C.R:

1,2 ohm Maks

Innsettingstap:

1-100MHz: -1,0dB Maks

Krysssnakk:

30 MHz

60 MHz

100 MHz

-45dB Min

-40dB Min

-35dB Min

Returner tap:

1-30 MHz

40 MHz

50 MHz

60-80MHZ

80-100MHZ

-18dB Min

-14,4dB Min

-13,1dB Min

-12dB Min

-10dB min

DCMR

30 MHz

60 MHz

100 MHz

-43dB Min

-37dB Min

-33dB Min
